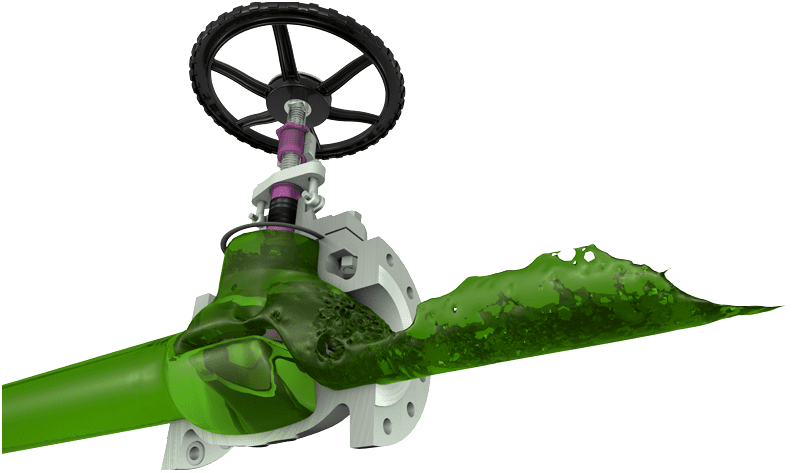

VÁLVULA DE GLOBO DE ACERO FUNDIDO
• Para instalación en Plantas de refinación, químicas, petroquímicas, procesos de la industria petrolera u otras donde existe corrosión, erosión, o necesidad para el control de flujo volumétrico.
• Diseño de acuerdo con API-623, ISO-15761 y BS-1873.
• Clases ASME 150, 300, 600, 900, 1500 y 2500
VÁLVULA DE GLOBO DE ACERO FUNDIDO
• Se utilizan para regular el volumen de flujo a través del sistema; a mayor apertura de la válvula, mayor el flujo que pasa por el sistema.
• Espesores de pared gruesos para mayor vida útil en servicio corrosivo.
• La válvula cumple con las normas para baja emisión de fugas a la atmosfera API-624 e ISO-15848-1.
• Se instalan empaques certificados de acuerdo con la Norma API-622.
Sanidad de la fundición calificada de acuerdo con los requerimientos radiográficos de ASME B16.34
Caracteristicas de Diseño
a. Diseño de bonete bridado API-623, ISO-15761 & BS-1873.
b. Vástago con cuerda exterior y yugo (OS&Y).
c. Vástago ascendente rotatorio.
d. Volante ascendente, volante impactor u operador de engranes.
e. Disco tipo tapón recto o tapón esférico.
f. Diseño con sello de vástago a la cámara de empaques (backseat).
g. Empaques para baja emisión de fugas de acuerdo con API-622, API-624 e ISO-15848-1.
h. Anillo renovable soldado al cuerpo (para aleaciones de Níquel anillo integral).
i. Diámetros NPS 2 hasta NPS 30.
j. Extremos RF o RTJ de acuerdo con ASME B16.5 desde NPS 1 a NPS 24;
para válvulas NPS 26 y mayores bridas ASME B16.47 Series A como estándar.
k. Para válvulas extremos WE de acuerdo con ASME B16.25.
I. Distancia entre extremos de bridas de acuerdo con ASME B16.10.
m. Clases 150, 300, 600, 900, 1500 y 2500#.
n. Pruebas de funcionamiento de acuerdo con la Norma API-598.
